Giải pháp bay quét UAV SmartScale: Số hóa bãi vật liệu, lập trữ lượng khai thác chính xác và tạo bản đồ 2D/3D trong một quy trình

Tại các mỏ khai thác và bãi nguyên liệu vĩ mô, khoảng mù’ dữ liệu lớn nhất không nằm tại cổng cân, mà nằm ngay trên bề mặt địa hình. Khi trữ lượng hiện trường không được cập nhật chính xác, doanh nghiệp lập tức đối mặt với rủi ro sai lệch giữa thực tế khai thác và tồn kho quản trị.

Đó là lý do bay quét UAV tại SmartScale không còn là một giải pháp ‘hình ảnh’ thuần túy, mà đã trở thành lớp dữ liệu vận hành bắt buộc. Trong kiến trúc hệ sinh thái SmartScale, mô-đun UAV 3D Mapping được tích hợp trực tiếp cùng Camera AI, điều độ không giấy và hệ thống ERP. Sự kết hợp này biến bãi vật liệu thành một Bản sao số nơi mọi biến động về trữ lượng đều được đo lường, đối soát và kiểm soát liên tục theo thời gian thực.”

Từ bài toán hiện trường đến bài toán dữ liệu

Trong môi trường khai thác và bốc xếp vật liệu, việc kiểm kê bằng các phương pháp thủ công hoặc trắc đạc truyền thống luôn mang theo 3 rủi ro song hành:

• Rủi ro an toàn: Các bãi chứa thường rất cao, taluy dốc, bề mặt không ổn định và là khu vực xe máy xúc hoạt động liên tục. Việc đưa con người trực tiếp trèo lên đống vật liệu để đo đạc tiềm ẩn nguy cơ tai nạn rất cao.
• Rủi ro tốc độ & Tính thời điểm: Cách đo thủ công bằng máy toàn đạc mất nhiều ngày để hoàn thành và chỉ cho ra bức ảnh “chụp nhanh tại một thời điểm”. Nó không đủ nhịp độ để theo sát những biến động diễn ra hàng ngày tại bãi.
• Rủi ro minh bạch: Khi mặt bằng mỏ, bãi chứa và dữ liệu xuất bán tại trạm cân không nằm trên một mặt phẳng thông tin chung, mọi cuộc đối soát cuối tháng đều trở nên chậm chạp, số liệu vênh lệch và rất dễ phát sinh tranh cãi.

Chính vì vậy, giải pháp bay quét UAV của SmartScale được định vị là một công cụ số hóa hiện trường, chứ không đơn thuần chỉ là một dịch vụ cung cấp ảnh hay mô hình 3D.

Có thể bạn quan tâm: Giải pháp quản lý trạm cân SmartScale

Bay quét UAV trong hệ sinh thái SmartScale là gì?

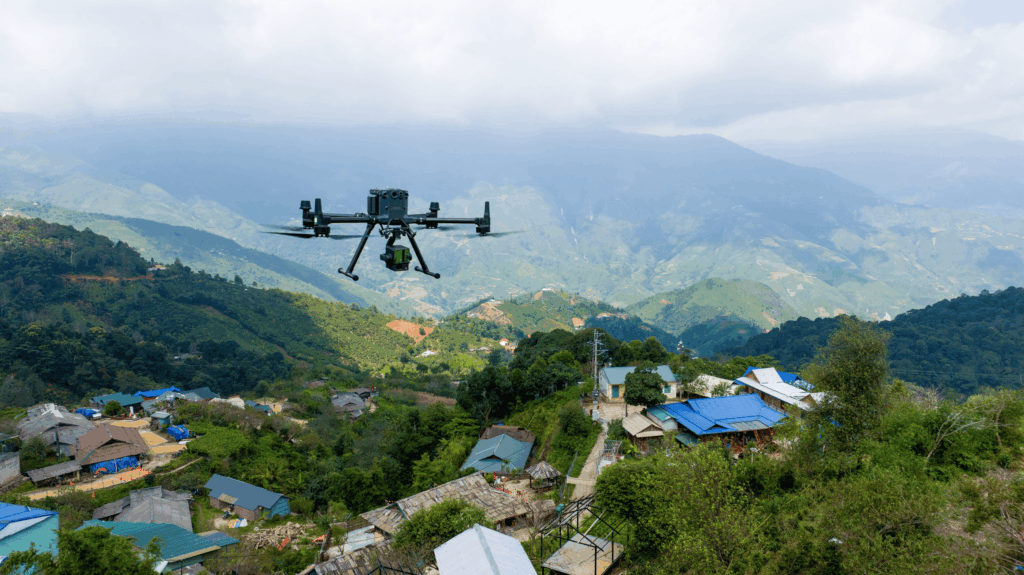

Về mặt kỹ thuật, bay quét UAV là quá trình sử dụng thiết bị bay không người lái để thu nhận dữ liệu không gian của bãi vật liệu hoặc khu khai thác, sau đó xử lý tập dữ liệu thô đó thành các sản phẩm bản đồ 2D và mô hình 3D có tọa độ địa lý chính xác.

• Công nghệ Photogrammetry (Quang trắc): Hệ thống sẽ chụp hàng ngàn bức ảnh có độ chồng phủ cao. Phần mềm sau đó thực hiện khớp ảnh, dựng đám mây điểm (Point Cloud), tạo mô hình bề mặt (DSM/DTM/DEM), ảnh trực giao (Orthomosaic) và lưới 3D (3D Mesh).
• Công nghệ LiDAR: Sử dụng cảm biến laser đo trực tiếp khoảng cách để sinh ra Point Cloud. LiDAR mang lại lợi thế tuyệt đối ở những khu vực có thảm thực vật dày, đối tượng mảnh hoặc điều kiện ánh sáng yếu.

Tuy nhiên, với cách SmartScale tiếp cận, mục tiêu cuối cùng không dừng lại ở việc “có một mô hình 3D để xoay xem cho đẹp”. Mục tiêu là dùng mô hình không gian đó để tính toán thể tích (m³), chiều cao đỉnh bãi (Pile height), độ dốc bề mặt và so sánh biến động cắt/đắp (Cut/Fill) theo thời gian thực ngay trên Dashboard vận hành.

3. Quy trình chuẩn mực: Từ chuyến bay đến Bản sao số 3D

Để đảm bảo độ chính xác tuyệt đối, quy trình UAV 3D Mapping của SmartScale được thực hiện qua các bước kỹ thuật khắt khe:

Bước 1: Xác định mục tiêu và thiết lập thông số bay

Doanh nghiệp cần làm rõ bài toán: Đang muốn đo tồn bãi định kỳ, tính khối lượng đã bóc xúc theo tuần, hay cần bản đồ nền phục vụ quy hoạch? Mục tiêu này sẽ quyết định loại cảm biến (RGB hay LiDAR), độ cao bay, mức độ chi tiết mặt đất (GSD), và kiểu tuyến bay (bay vuông góc Nadir cho bãi vật liệu tự do, hoặc bay góc nghiêng Oblique cho vách mỏ thẳng đứng).

Bước 2: Lập kế hoạch bay và khống chế độ chính xác

Độ chính xác của dữ liệu đầu ra phụ thuộc hoàn toàn vào khâu này. Thiết bị bay được cấu hình với độ chồng phủ ảnh (Overlap) tiêu chuẩn: khoảng 80% dọc (Frontlap) và 70% ngang (Sidelap) để phần mềm dễ dàng nhận diện điểm neo. Để đạt độ chính xác tuyệt đối (Absolute Accuracy) ở mức centimet, SmartScale kết hợp công nghệ định vị động động học (RTK/PPK) trên máy bay cùng với mạng lưới các điểm khống chế mặt đất (GCP – Ground Control Points) và điểm kiểm tra (Checkpoints) được bố trí đều trên thực địa.

Bước 3: Xử lý dữ liệu qua Pipeline Geospatial

Dữ liệu thô được đưa vào hệ thống máy chủ xử lý mạnh mẽ. Quy trình (Pipeline) trải qua các nấc thang:

1. Căn chỉnh ảnh (Tri-angulation).
2. Sinh đám mây điểm dày đặc (Dense Point Cloud).
3. Phân loại đối tượng mặt đất / phi mặt đất (Ground / Non-ground classification).
4. Tạo mô hình bề mặt số (DSM/DTM).
5. Sinh ảnh ghép trực giao (Orthomosaic) và kết xuất Lưới 3D (3D Mesh).

Bước 4: Tính toán thể tích và Trữ lượng

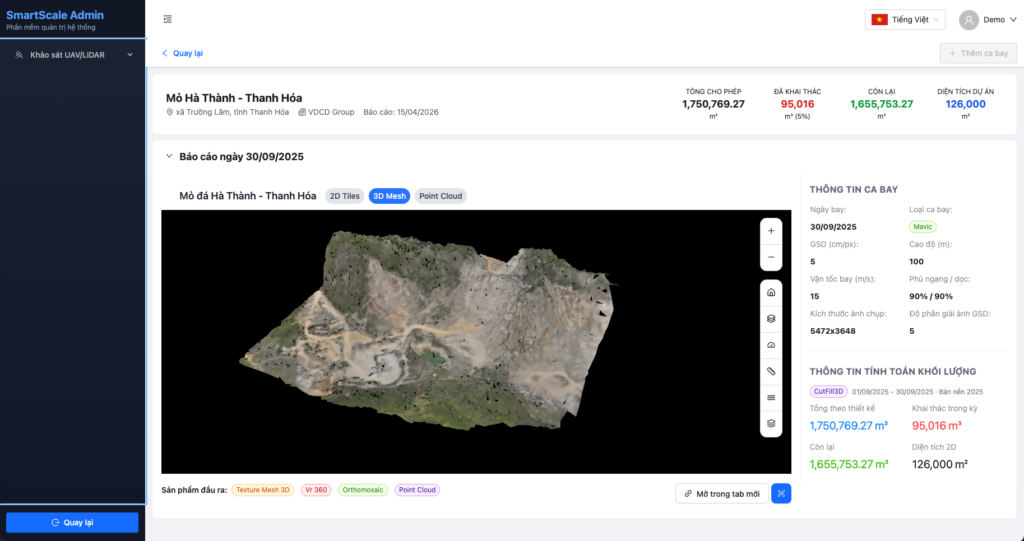

Khi đã có bề mặt 3D, hệ thống bước vào bài toán cốt lõi: Đo thể tích. Người dùng tiến hành khoanh vùng đống vật liệu (Pile). Lúc này, việc xác định mặt đáy tham chiếu (Base Surface) là yếu tố quyết định.

• Với đống vật liệu đứng độc lập trên bãi phẳng, thuật toán nội suy đáy (Triangulated / Mean plane) sẽ được áp dụng.
• Với vật liệu tựa vào tường, nằm trong hầm chứa (Bunker) hoặc có ranh giới bị che khuất, hệ thống sẽ sử dụng mặt phẳng độ cao tùy chỉnh (Custom Altitude) hoặc điểm thấp nhất (Lowest point). Phần mềm tính toán thể tích theo nguyên lý Cut/Fill giữa bề mặt hiện trạng và mặt đáy tham chiếu, xuất ra con số khối lượng minh bạch.

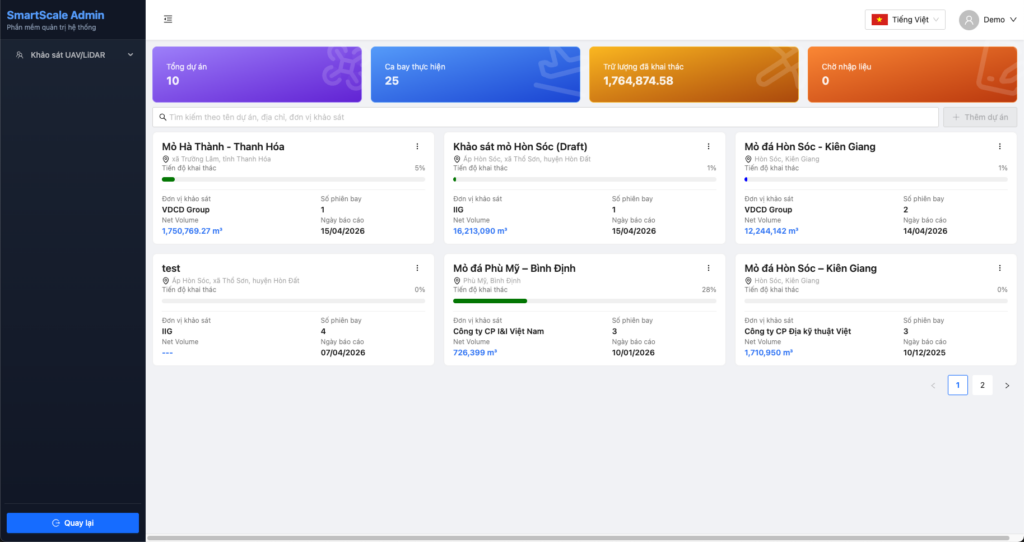

Bước 5: Đưa vào lớp điều hành và Tích hợp SmartScale

Đây chính là “chữ ký” tạo nên sự khác biệt của SmartScale. Dữ liệu 3D không nằm trên các phần mềm chuyên dụng rời rạc, mà được đồng bộ thẳng vào Dashboard điều hành trung tâm. Các bề mặt 3D của nhiều kỳ quét được xếp chồng lên nhau (Overlay) để quản lý dễ dàng nhìn thấy sự biến động.

Hồ sơ dữ liệu đa tầng: Cơ sở cốt lõi cho mọi quyết định vận hành

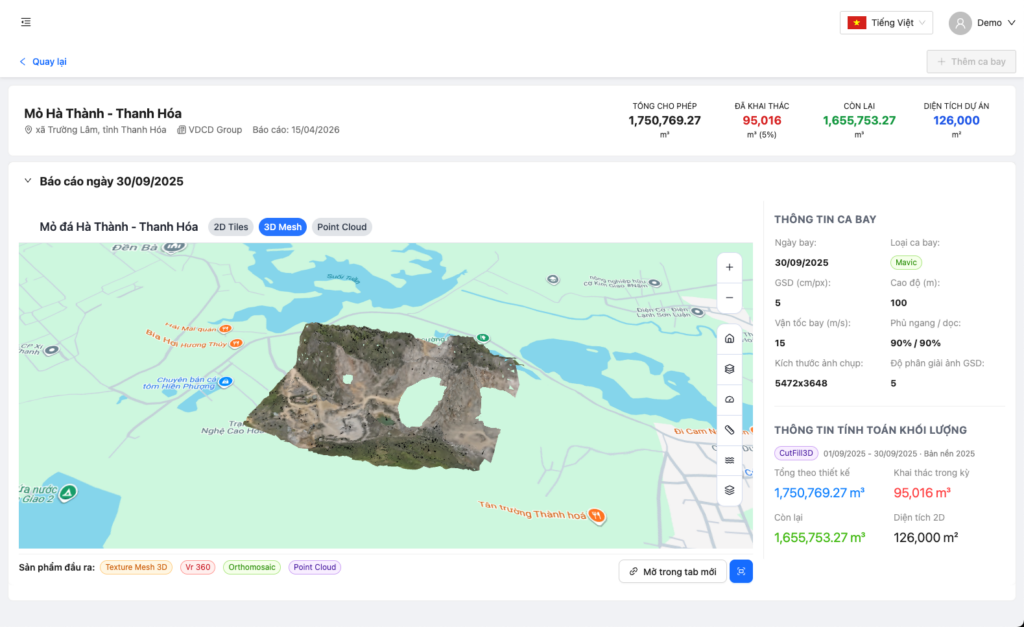

Sau mỗi chiến dịch bay quét, SmartScale cung cấp bộ hồ sơ dữ liệu đa tầng, được chuẩn hóa để phục vụ trực tiếp cho các phòng ban vận hành, kỹ thuật và quản trị:

• Dữ liệu 2D (Trực quan hiện trường): * Bản đồ trực giao (Orthomosaic): Với độ phân giải siêu cao (tới mức cm/pixel), giúp quan sát chi tiết toàn cảnh bãi vật liệu trên hệ tọa độ thực.
• Mô hình độ cao & Đường đồng mức (DSM/DTM/Contour): Cung cấp hạ tầng dữ liệu nền tảng cho công tác quy hoạch mặt bằng và thiết kế hạ tầng mỏ.
• Dữ liệu 3D (Mô hình hóa trữ lượng): * Mây điểm mật độ cao (Dense Point Cloud): Cơ sở dữ liệu gốc để bóc tách thể tích, phân tích độ dốc và chiều cao bãi vật liệu.
• Mô hình lưới 3D (Textured Mesh): Tái lập bãi chứa dưới dạng mô hình số sinh động, giúp Ban lãnh đạo nắm bắt hiện trạng hiện trường trực quan mà không cần trực tiếp xuống hiện địa.
• Khả năng tương thích & Đồng bộ: * Dữ liệu được trích xuất theo các định dạng chuẩn quốc tế (GeoTIFF, LAS, OBJ, DXF…), sẵn sàng tích hợp ngay vào các nền tảng GIS, CAD, ERP hoặc hệ thống kế toán quản trị của doanh nghiệp.

Lập trữ lượng vận hành: Chìa khóa tối ưu dòng vòng quay tài sản

Trong hệ sinh thái SmartScale, khái niệm “Lập trữ lượng khai thác” không được hiểu theo nghĩa hẹp là các báo cáo thăm dò địa chất (vốn tập trung vào tiềm năng khoáng sản dưới lòng đất thông qua khoan sâu). Ở đây, chúng tôi định nghĩa đó là Trữ lượng vận hành (Operational Inventory) – một tiến trình số hóa bề mặt liên tục để phục vụ trực tiếp cho quản trị sản xuất và kinh doanh.

Việc lập trữ lượng vận hành chuẩn xác tác động trực tiếp đến hiệu quả quản trị doanh nghiệp qua các khía cạnh:

• Tối ưu hóa năng lực chứa và kế hoạch tiếp nhận: Không chỉ cho biết lượng hàng đang có, công nghệ UAV còn xác định chính xác “không gian trống” (Remaining Capacity) trên bãi. Điều này cho phép bộ phận điều độ chủ động sắp xếp vị trí đổ hàng, tránh tình trạng chồng lấn hoặc quá tải cục bộ, từ đó tối ưu hóa diện tích mặt bằng kho bãi vốn là tài sản hữu hạn.
• Kiểm soát thất thoát và minh bạch hóa chuỗi cung ứng: Bằng cách đối soát khối lượng bóc xúc thực tế tại mỏ với khối lượng đi qua trạm cân (AI Weighbridge), doanh nghiệp có thể nhận diện ngay lập tức các điểm rò rỉ hoặc thất thoát dữ liệu. Đây là “nguồn sự thật duy nhất” giúp xóa bỏ mọi tranh cãi về số liệu giữa bộ phận khai thác, bộ phận kho và phòng kế toán.
• Cải thiện dòng tiền và kế hoạch tài chính: Khi trữ lượng tồn bãi được cập nhật theo tuần, thậm chí theo ngày, bộ phận tài chính có thể định giá chính xác giá trị tài sản lưu động. Điều này giúp doanh nghiệp tối ưu hóa vòng quay vốn, giảm thiểu tình trạng đọng vốn quá mức vào hàng tồn kho hoặc thiếu hụt nguyên liệu cho các đơn hàng xuất bán đã ký kết.

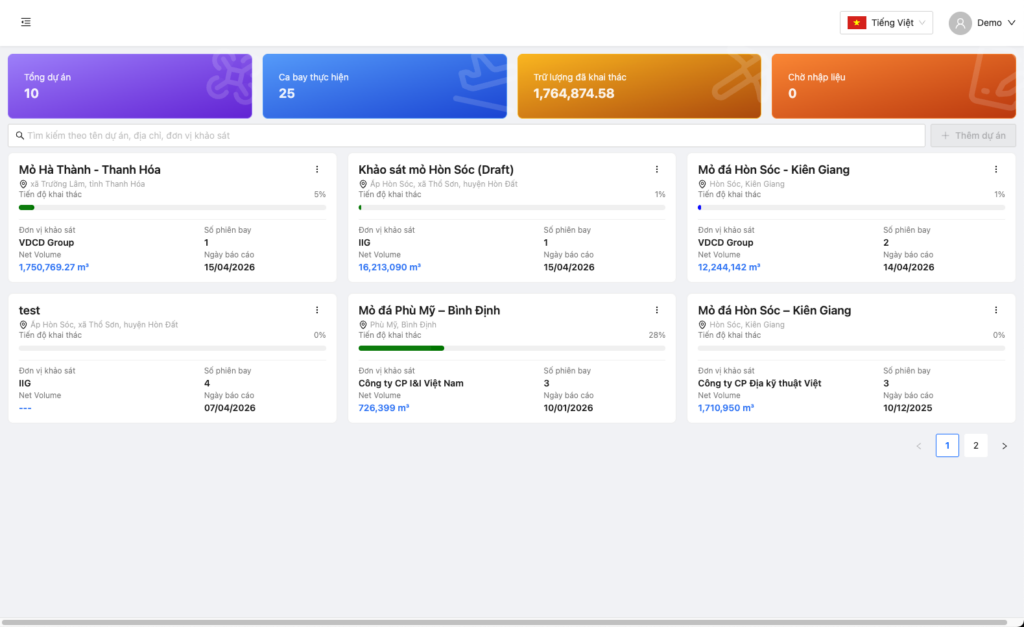

• Hỗ trợ ra quyết định dựa trên dữ liệu (Data-driven): Các biểu đồ biến động trữ lượng trên Dashboard vận hành của SmartScale giúp nhà quản lý nhìn thấy xu hướng khai thác và tiêu thụ. Đây là cơ sở khoa học để điều chỉnh nhịp độ máy móc, nhân sự tại mỏ sao cho khớp với nhu cầu thực tế của thị trường, triệt tiêu các lãng phí về chi phí vận hành (OPEX).

Chính vì thế, lập trữ lượng khai thác trong SmartScale không chỉ là một nghiệp vụ kỹ thuật, mà là nền tảng để xây dựng một doanh nghiệp khai khoáng thông minh, nơi mọi mét khối vật liệu đều được quản trị như một dòng tiền đang luân chuyển.

Kiểm soát sai số: Minh bạch hóa dữ liệu bằng bằng chứng thực địa

Trong đo đạc không gian, sai lệch thể tích thường bắt nguồn từ nhiều yếu tố khách quan: độ chồng phủ ảnh thấp, điều kiện ánh sáng yếu, địa hình thiếu đặc trưng hoặc sai số trong việc xác định mặt đáy tham chiếu.

Hiểu rõ điều này, triết lý vận hành của SmartScale khẳng định: “Kỹ thuật bay chuẩn xác quan trọng tương đương với sức mạnh phần mềm.”

Thay vì chỉ cung cấp những con số đơn thuần, giải pháp của chúng tôi luôn đi kèm Báo cáo kiểm chứng (Checkpoints). Đây là hệ thống các điểm đo độc lập dưới mặt đất được sử dụng để đối soát và xác minh độ lệch của mô hình 3D so với thực tế.

Nguyên tắc quản trị của SmartScale rất rõ ràng: Doanh nghiệp không chỉ nhận được kết quả trữ lượng, mà còn sở hữu một quy trình đo lường có thể kiểm chứng, đánh giá sai số minh bạch và có khả năng lặp lại với độ tin cậy tuyệt đối.

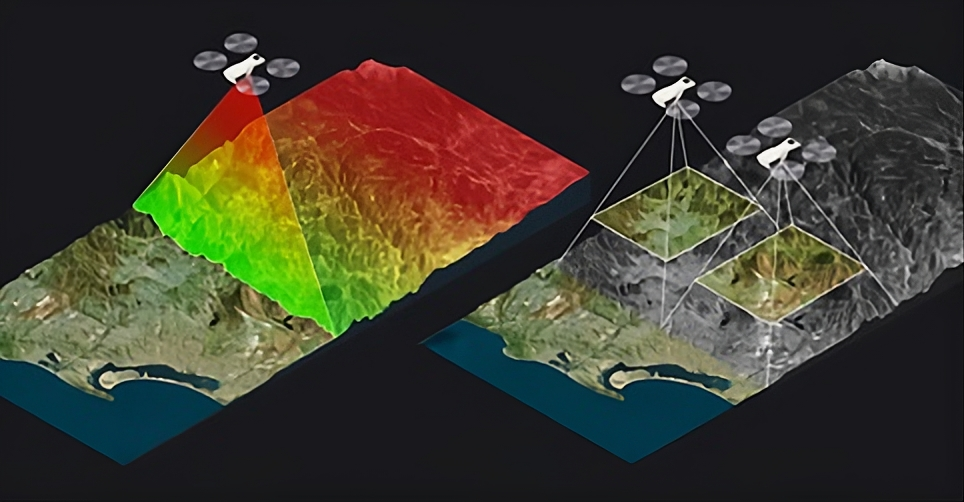

Photogrammetry hay LiDAR: Công nghệ nào là “chìa khóa” cho bãi vật liệu của bạn?

Việc lựa chọn giữa Photogrammetry và LiDAR không chỉ là câu chuyện về ngân sách, mà là bài toán tối ưu hóa dựa trên đặc thù bề mặt và môi trường vận hành. Tại SmartScale, chúng tôi giúp doanh nghiệp hiểu rõ bản chất vật lý của từng phép đo để đưa ra quyết định chính xác nhất.

Photogrammetry (Quang trắc ảnh): “Số hóa bằng thị giác”

Công nghệ này sử dụng hàng nghìn bức ảnh màu kỹ thuật số (RGB) được chụp với độ chồng phủ lớn, sau đó dùng thuật toán để tái dựng mô hình dựa trên các điểm ảnh tương đồng.

• Ưu điểm vượt trội: Sản phẩm đầu ra mang màu sắc thực, cực kỳ trực quan. Bạn không chỉ đo được khối lượng mà còn quan sát rõ tình trạng bề mặt bãi, màu sắc vật liệu và các dấu hiệu bất thường bằng mắt thường.
• Chi phí tối ưu: Đây là giải pháp có hiệu suất kinh tế cao nhất cho các nhu cầu kiểm kê định kỳ.
• Khi nào nên chọn? * Bãi stockpile lộ thiên: Các bãi than, cát, đá sạch hoặc kho bãi không có vật cản che khuất bề mặt.
  • Nhu cầu quản trị trực quan: Khi Ban lãnh đạo cần những bản đồ ảnh thực tế để báo cáo hoặc quy hoạch phân khu.

LiDAR (Cảm biến Laser): “Sức mạnh xuyên thấu và chính xác tuyệt đối”

Thay vì dùng hình ảnh, LiDAR phát ra hàng triệu xung laser mỗi giây để đo khoảng cách trực tiếp từ cảm biến đến vật thể. Các xung này có khả năng “lách” qua những khe hở nhỏ nhất để chạm đến mặt đất.

• Ưu điểm vượt trội: LiDAR có khả năng bóc tách các lớp tạp chất (cây cỏ, bụi rậm) để thu được lớp địa hình trần (Bare-earth). Ngoài ra, vì là cảm biến chủ động, LiDAR hoạt động hoàn hảo trong điều kiện thiếu sáng, bóng râm hoặc môi trường bụi bặm – nơi camera thông thường bị hạn chế.
• Độ chính xác cao: Phù hợp cho những đối tượng có cấu trúc mảnh hoặc địa hình cực kỳ phức tạp.
• Khi nào nên chọn?
  • Khu vực mới khai hoang: Các mỏ đá, dự án hạ tầng còn nhiều thực vật che phủ dày đặc, cần tính toán đào đắp chính xác.
  • Môi trường khắc nghiệt: Các khu vực khai thác bụi bặm hoặc cần bay quét vào lúc sáng sớm/chiều tối để kịp tiến độ báo cáo mà không phụ thuộc vào ánh sáng mặt trời.

Lời khuyên từ chuyên gia SmartScale

Thực tế vận hành cho thấy, không có công nghệ “tốt nhất”, chỉ có công nghệ “phù hợp nhất”.

• Nếu bạn cần một giải pháp kinh tế để quản lý tồn kho hàng tuần tại các bãi vật liệu sạch, Photogrammetry là lựa chọn số 1.
• Nếu bạn đang ở giai đoạn khai thác mỏ phức tạp, cần độ chính xác xuyên thấu để quy hoạch tầng mỏ, LiDAR là “vũ khí” không thể thay thế.

Trong nhiều dự án quy mô lớn, SmartScale sẽ tư vấn giải pháp Tích hợp kép: Sử dụng LiDAR để lấy khung xương địa hình chính xác và phủ lên đó lớp ảnh Photogrammetry để có được cái nhìn trực quan sinh động nhất.

Sức mạnh hợp nhất: Khi dữ liệu UAV “bắt tay” cùng Hệ sinh thái SmartScale

Một bản đồ 3D dù chi tiết đến đâu cũng mới chỉ giải quyết được một nửa bài toán: “Nhìn thấy hiện trường”. Giá trị bứt phá thực sự của SmartScale không nằm ở những mô hình tĩnh, mà nằm ở khả năng hợp nhất dữ liệu đa nền tảng. Khi dữ liệu bay quét UAV được “cấy” vào cùng một hệ sinh thái với trạm cân và phần mềm điều độ, nó sẽ chuyển hóa từ một tài liệu tham khảo thành một công cụ ra quyết định đầy quyền năng.

Sự giao thoa giữa Mô hình số và Luồng vận hành thực tế

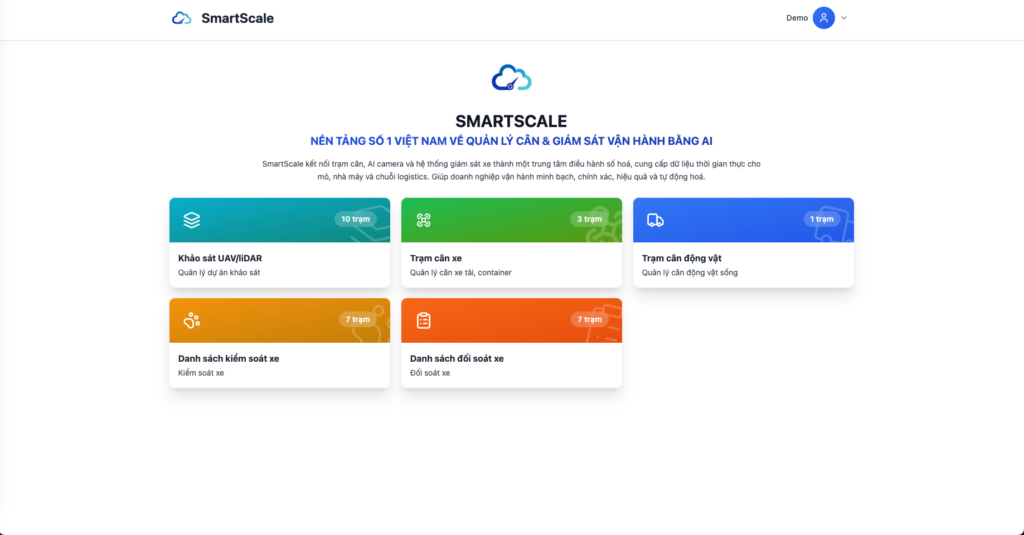

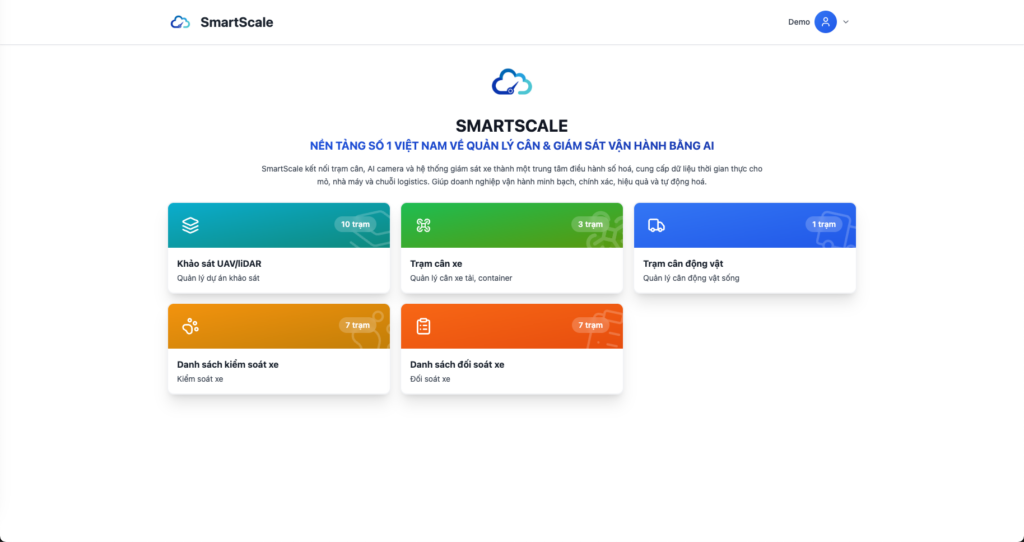

Trong hệ sinh thái SmartScale, phân hệ UAV 3D Mapping không hoạt động độc lập. Nó đóng vai trò là “mắt thần” đồng bộ dữ liệu trực tiếp cùng:

• Camera AI & Nhận diện biển số (ALPR): Kiểm soát chính xác danh tính từng phương tiện ngay tại cổng.
• Phần mềm tự động hóa trạm cân (Weighbridge Automation): Chốt số liệu tải trọng khách quan, loại bỏ hoàn toàn can thiệp thủ công.
• Ứng dụng điều độ không giấy tờ (Dispatch App): Số hóa lệnh xuất hàng và điều phối tài xế theo thời gian thực.
• Cổng kết nối mở (Open API): Đẩy dữ liệu sạch về ERP hoặc phần mềm kế toán doanh nghiệp ngay lập tức.

Kết quả bứt phá từ sự kết hợp giữa UAV và Phần mềm quản trị

Sự kết hợp này tạo ra một chuỗi kiểm soát khép kín, thiết lập nên “Nguồn sự thật duy nhất” (Single Source of Truth) cho doanh nghiệp:

1. Tự động đối soát và phát hiện sai lệch: Thay vì đợi đến cuối tháng để kiểm kho, phần mềm SmartScale sẽ tự động đối trừ lượng hàng xuất/nhập qua trạm cân với sự biến động thể tích thực tế trên mô hình 3D. Mọi sự thất thoát hoặc sai lệch giữa “phiếu cân” và “trữ lượng bãi” sẽ được cảnh báo ngay lập tức.
2. Tối ưu hóa năng lực chứa bãi: Nhờ các thuật toán phân tích bề mặt, phần mềm sẽ tính toán được độ dốc và không gian trống còn lại của từng bãi chứa. Điều này giúp bộ phận điều độ biết chính xác vị trí nào có thể đổ thêm hàng, vị trí nào cần giải phóng, từ đó tối ưu hóa 100% diện tích kho bãi.
3. Lịch sử biến động trực quan: Phần mềm cho phép “chồng lớp” (Overlay) các kỳ bay quét khác nhau. Bạn có thể kéo thanh trượt thời gian để thấy bãi vật liệu đầy lên hay vơi đi như thế nào, giúp phân tích nhịp độ sản xuất và bán hàng một cách khoa học.

Tính năng nổi bật trong quản lý trạm cân và giám sát xe

SmartScale nâng tầm quản lý trạm cân không chỉ bằng phần mềm, mà bằng các giải pháp thông minh giúp ngăn chặn tiêu cực và tăng tốc vận hành:

• Giám sát xe ra vào bằng AI: Không chỉ dừng lại ở biển số, hệ thống AI của chúng tôi có khả năng phân tích loại xe, kiểm soát thùng xe (có hàng hay xe không) để ngăn chặn các gian lận về tải trọng ảo.
• Check-in không chạm & Điều độ thông minh: Tài xế chỉ cần thao tác trên App, hệ thống sẽ tự động phân luồng xe vào trạm cân dựa trên dữ liệu trữ lượng bãi hiện có từ UAV. Điều này giúp triệt tiêu tình trạng ùn tắc tại cổng trạm cân vào giờ cao điểm.
• Báo cáo hợp nhất tức thì: Doanh nghiệp không còn phải đau đầu gắp nối các file Excel rời rạc giữa “Dữ liệu mặt bằng bãi”, “Phiếu cân xe” và “Báo cáo tồn kho”. Mọi báo cáo đều được tổng hợp tự động, trực quan hóa bằng biểu đồ và sẵn sàng truy xuất chỉ với một cú nhấp chuột.

Với SmartScale, chúng tôi không chỉ mang đến cho bạn một bản đồ 3D đẹp mắt. Chúng tôi cung cấp một bộ não số hóa hoàn chỉnh, nơi dữ liệu hiện trường và dữ liệu giao dịch hòa làm một, giúp doanh nghiệp vận hành minh bạch, an toàn và hiệu quả tuyệt đối.

Kết luận

Bay quét UAV không còn là một lớp công nghệ đứng bên lề của ngành khai thác và quản lý vật liệu. Khi được triển khai chuẩn mực về trắc địa không gian (Geospatial pipeline) và kết nối trực tiếp vào luồng vận hành, nó trở thành công cụ đắc lực giúp doanh nghiệp đo đạc hiện trường nhanh hơn, an toàn hơn và minh bạch hơn.

Với định hướng chiến lược của SmartScale, việc ứng dụng UAV không dừng lại ở việc tạo ra các mô hình 3D. Mục tiêu tối thượng là biến những mô hình đó thành dữ liệu hành động được: Từ khối lượng tồn bãi, lịch sử biến động cắt đắp, cho đến việc đối soát chéo với dữ liệu xuất/nhập tại trạm cân. Nếu mục tiêu của bạn là số hóa toàn diện từ khâu khai thác bãi đến khi xe qua cổng cân, SmartScale chính là hệ sinh thái bạn đang tìm kiếm.

Bạn đã sẵn sàng biến bãi vật liệu thành dữ liệu số có thể kiểm soát?

Hãy để SmartScale giúp bạn xây dựng một quy trình khép kín: Vừa đo lường chính xác không gian hiện trường bằng UAV 3D Mapping, vừa kết nối mượt mà dữ liệu đó với trạm cân, đơn hàng và hệ thống ERP quản trị.

Liên hệ ngay với đội ngũ chuyên gia SmartScale để được tư vấn lộ trình triển khai công nghệ UAV đồng bộ cho bãi vật liệu của bạn!
